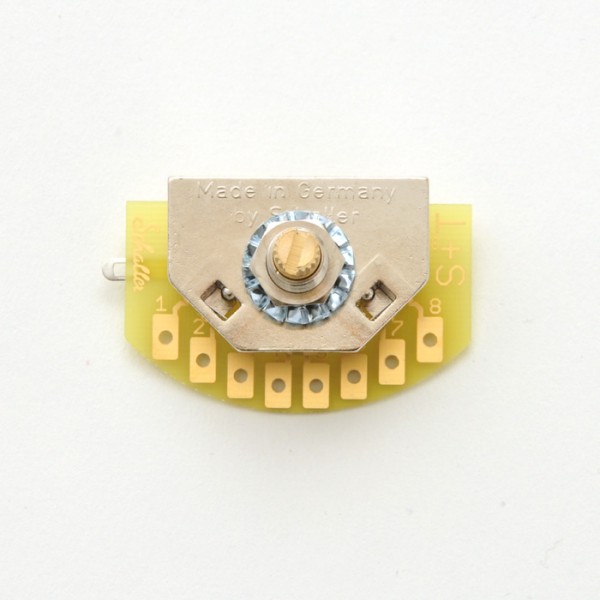

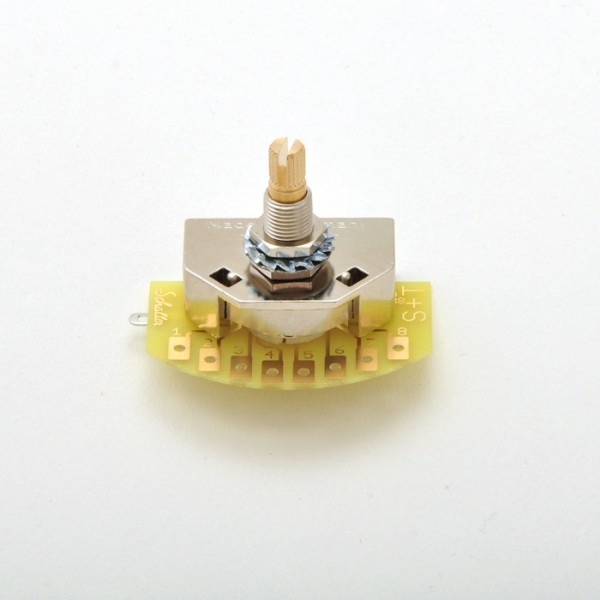

Schaller 5-fach Drehschalter, Megaswitch S
29,80 €
-
Beschreibung
5-Weg Drehschalter, der diverse Schaltungsvarianten für 3 Pickups ermöglicht. Benötigter Platz: 48mm x 30mm und ca. 18mm Tiefe. Bohrungsdurchmesser: 8mm, Gewindelänge: 13mm. Riffelachse mit 6mm Durchmesser.
- Einbautiefe: ca. 18mm
Weitere Informationen
Schaltzustände bei 3 Pickups (Singlecoils oder Humbucker)
Position 1: Stegpickup
Position 2: Mittel- und Stegpickup
Position 3: Mittelpickup
Position 4: Hals- und Mittelpickup
Position 5: Halspickup
Anschlussplan für 3 Pickups
1: Mittelpickup heiß
2: Halspickup heiß
3: Stegpickup heiß
4 und 8: Ausgang
5: Tonregler Mitte
6: Tonregler Hals
7:
Schaltzustände bei Humbucker/Singlecoil/Singlecoil
Position 1: Stegpickup (Humbucker)
Position 2: Mittelpickup und äußere Spule Humbucker
Position 3: Mittelpickup
Position 4: Hals- und Mittelpickup
Position 5: Halspickup
Anschlussplan für HSS
1: Mittelpickup heiß
2: Halspickup heiß
3 und 5: Stegpickup heißer Anschluss innere Spule
4: Ausgang
6:
7: Steghumbucker äußere Spule heißer Anschluss und innere Spule kalter Anschluss
8:
1: Mittelpickup heiß
2: Halspickup heiß
3 und 5: Stegpickup heißer Anschluss innere Spule
4: Ausgang
6:
7: Steghumbucker äußere Spule heißer Anschluss und innere Spule kalter Anschluss
8:
Schaltzustände bei Humbucker/Singlecoil/Humbucker
Position 1: Stegpickup (Humbucker)
Position 2: Mittelpickup und äußere Spule Stegpickup
Position 3: Mittelpickup
Position 4: Äußere Spule Halspickup und Mittelpickup
Position 5: Halspickup (Humbucker)
Anschlussplan für HSH
1: Mittelpickup heiß
2: Halspickup heißer Anschluss äußere Spule
3: Stegpickup heißer Anschluss äußere Spule
4: Ausgang
5: Masse
6: Halspickup heißer Anschluss innere Spule und "kalter" Anschluss äußere Spule
7: Stegpickup heißer Anschluss innere Spule und "kalter" Anschluss äußere Spule
8:
8:
